안녕하세요.
이번 시간에는 아두이노와 LED를 연결해보는 시간을 가지도록 하겠습니다.
오늘의 준비물
※오늘의 따라 하기 중 주의사항!
아두이노 배선 작업은 반드시 아두이노의 전원을 차단 후 하시기 바랍니다!

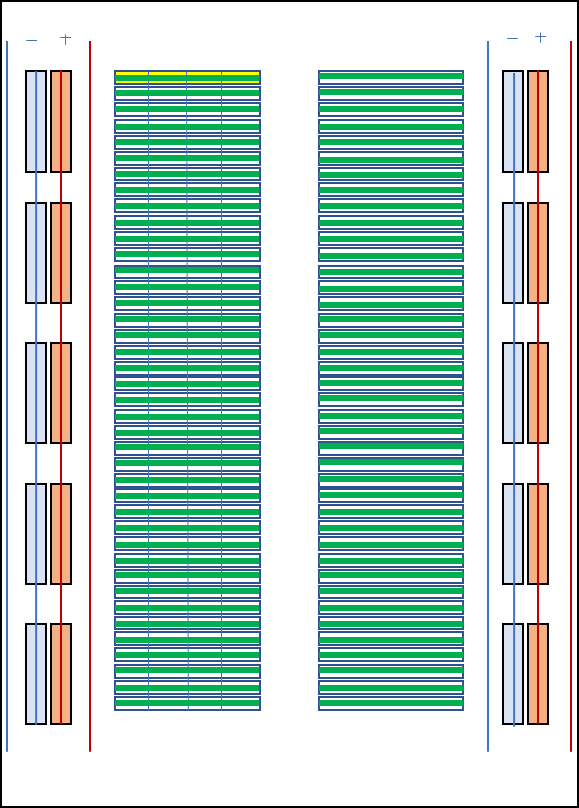

브레드보드 간단 설명
파란 색칠된 네모에 -를 연결하면, 세로줄 전체가 -극이 됩니다.
붉게 칠 된 네모에 +를 연결하면, 세로줄 전체가 +극이 됩니다.
초록 칠 된 4칸에 +극을 연결 시, 그 4칸은 전체가 +극이 됩니다.
Register(저항)
아두이노의 5V를 그대로 공급 시, LED가 전류를 버티지 못한다. 쉽게 풀어 저항을 연결하면 전압이 내려가게 돼서 LED에 적당한 전기를 공급해줄 수 있다.

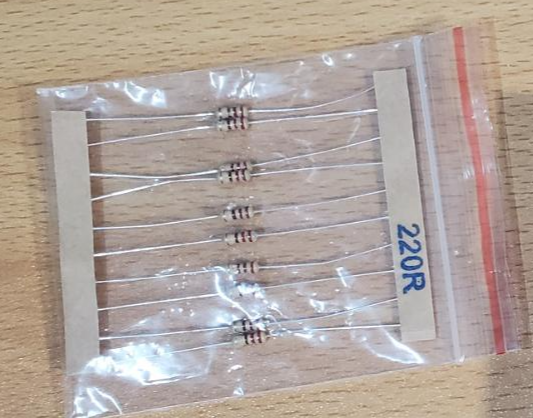

그렇다면 왜 220R 저항을 준비물로 정한 것인가? 아두이노의 LED는 1.8v 20mA를 최소로 요구한다.
V=IR, 여기서 R은 R = V/I (5v-1.8v) / 20mA로 했을 때,
R은 3.2/20mA = 160. R은 160 이상이 되어야 한다. 그 이하는 저항이 낮아서 LED가 고장 날 수 있다.(개인적인 생각이다.)

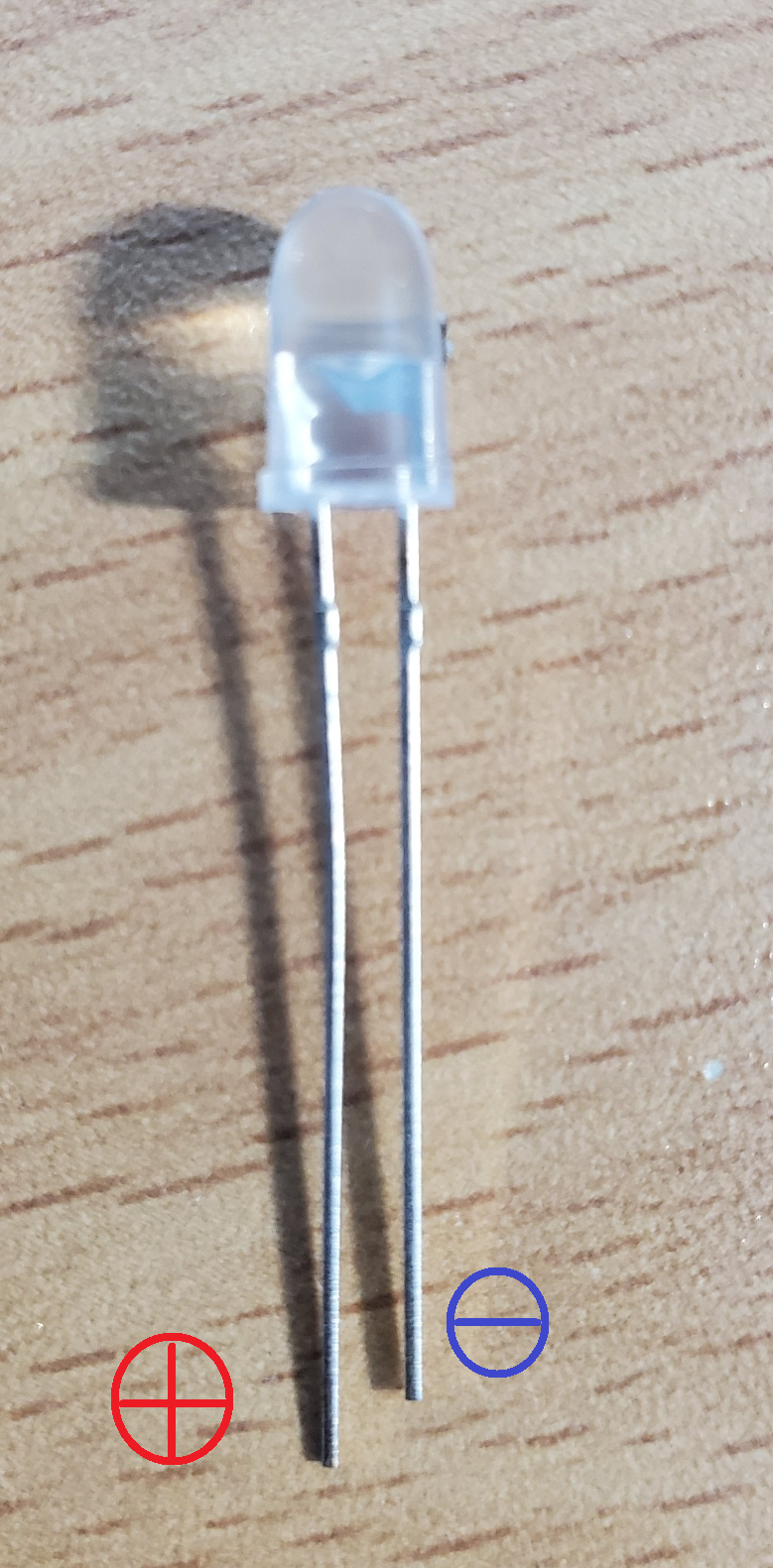

LED는 발이 긴 쪽이 +극, 짧은쪽이 -극 방향이 되도록 해야한다.

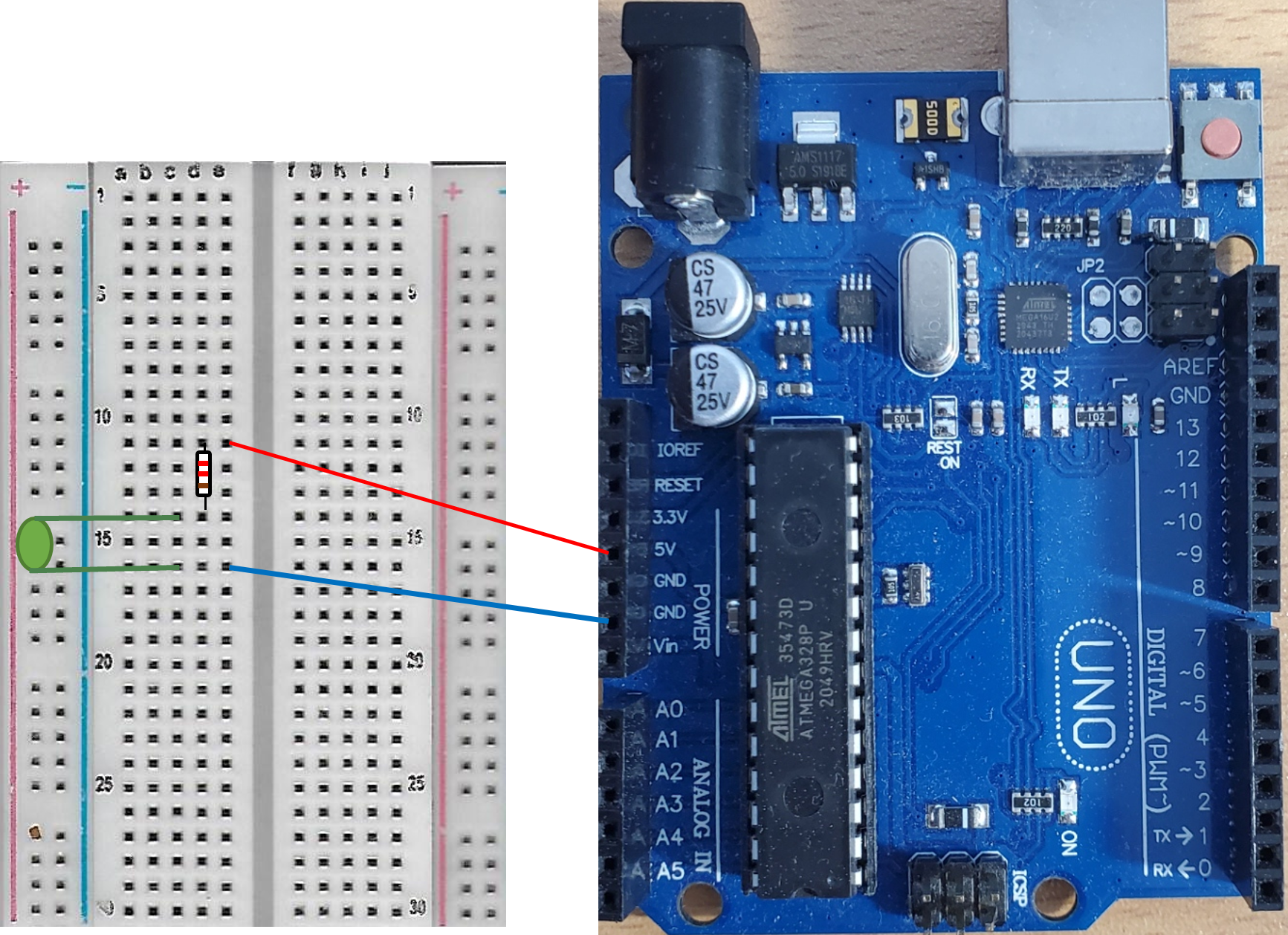

[회로도]
반드시 배선이 연결이 완료된 후, USB를 PC와 연결해보도록 하자.
5V -> 220 저항 -> LAMP -> GND 순
반드시 배선이 연결이 완료된 후, USB를 PC와 연결해보도록 하자.

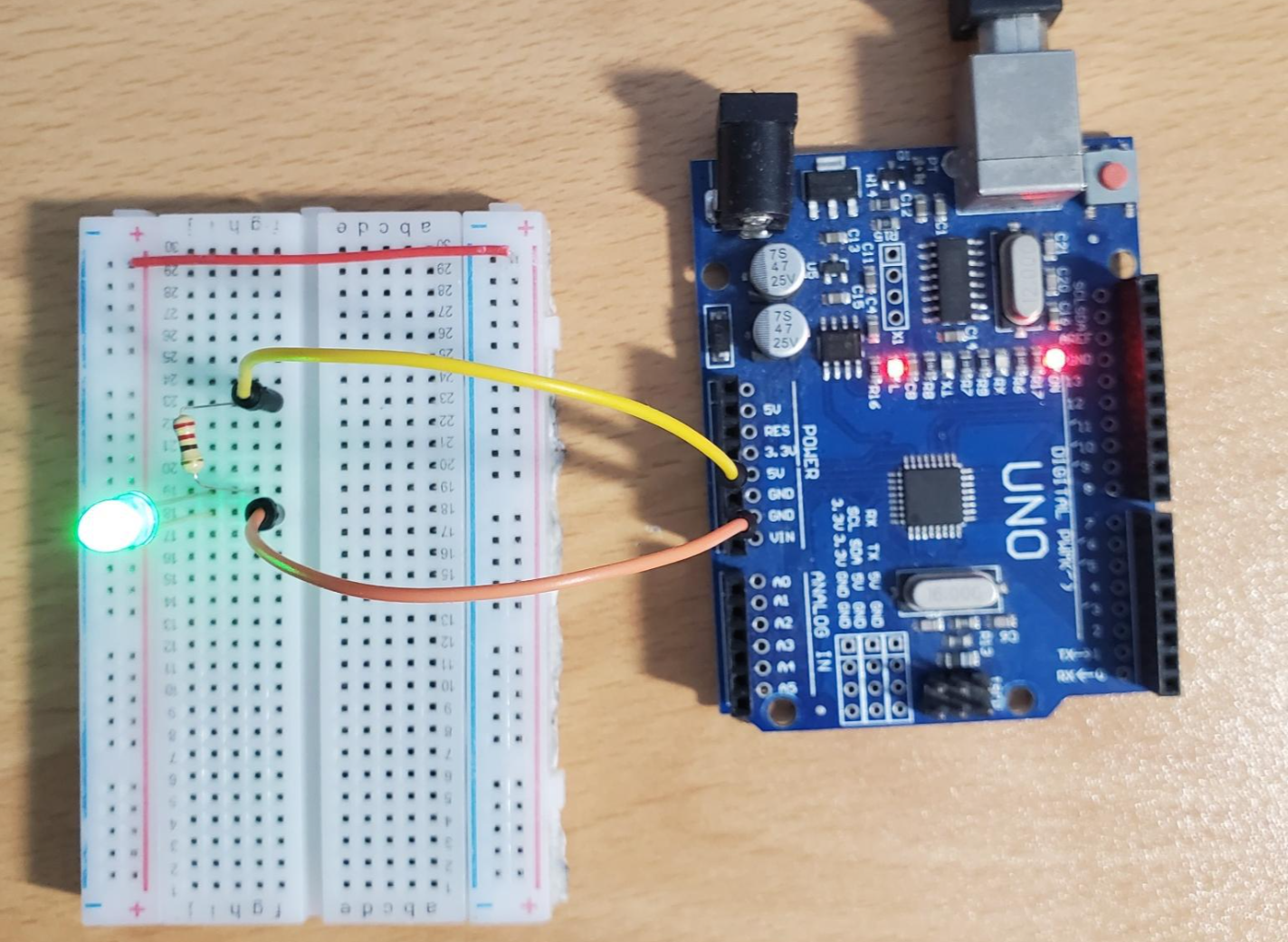

맨 마지막 사진과 같은 결과가 나와야 한다.
다음 시간에는, 스위치를 사용해서 LED를 켜고, 끄는 동작을 해보도록 하자.
